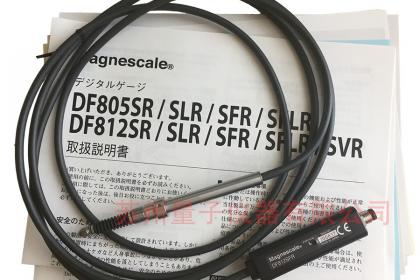

日本magnescale传感器DF812SFR

日本magnescale传感器DF812SFR

采用高耐用性的滚珠花键轴承，外形细长，中控管口径为φ8mm

通过与另售的CE34，MF10，MG50系列相组合，可以紧凑地连接到PLC等控制设备测量范围：5mm，12mm，30mm (定制产品)

分辨率：0.1µm

精度：1 ～ 1.7 µm p-p (因机型而异)

响应速度：80m/min

轴承结构：采用高耐久性滚珠花键轴承，提高了滑动性能

高耐久性：滑动次数为3.2亿次 或更多 (2021年1月仍在继续测试)

防护等级：支持IP67 (直角型为安装了气管时)

内置原点

还备有可以牢固固定的法兰型

主要规格

※1 不包括内插盒和连接器部分

※2 直角型且使用φ4mm管子时

※3 不包括电缆部分和内插盒

记载内容如有变更，恕不另行通知

型号DF812SR，DF812SFRDF812SLR，DF812SFLRDF812SVR测量范围12mm分辨率0.1µm精度 (20℃时)1µm p-p测量力 (20℃时)向上：0.4 ±0.3 N0.6 ±0.5 N (气动挤压型)

横向：0.5 ±0.3 N0.7 ±0.5 N (气动挤压型)

向下：0.6 ±0.3 N0.8 ±0.5 N (气动挤压型)

气压为0.055MPa时响应速度80m/min原点位置主轴移动1mm ±0.5mm的位置原点响应速度80m/min输出专用串口通信协议主轴驱动方式弹簧挤压弹簧挤压/真空吸入气动挤压防护等级 ※1直线型：IP67；直角型：IP64 (IP67 ※2)耐振动100m/s2(20 ～ 2,000 Hz)耐冲击1,000m/s2(11ms)工作温度范围0 ～ +50℃ (不得有结露)保存温度范围-20 ～ +60℃ (90%RH 或更低)电源电压DC +10 ～ +30 V功耗1.2W 或更低质量 ※3约30g探头部分电缆长度2m输出电缆长度20m (请使用另售的CE34系列)测头带超硬合金球面安装螺钉为M2.5附属品使用说明书，扳手1个，软管弯头1个 (DF8**S*L**)

拧紧螺母，曲柄扳手，波垫圈，防转销各1个 (DF8**S*F**)
