TPO防水卷材内增强P型钢结构屋面防水应用

TPO防水卷材内增强P型钢结构屋面防水应用

TPO防水卷材内增强P型（聚酯网格增强）是钢结构厂房屋面的“黄金搭档”。它通过中间的聚酯网格布提供高抗拉强度，完美适配钢结构的热胀冷缩与风压变形，是解决工业建筑屋面渗漏的优选方案。

一、 为什么它是钢结构屋面的“本命材料”？钢结构屋面的痛点是变形大、风压高、温差大。内增强P型TPO通过以下特性应对：

核心优势

技术解析

工程价值

抗风揭与抗拉

中间聚酯网格增强，拉力≥250N/cm（国标P型要求），抗撕裂强度高 。

风压较大，P型卷材能抵抗风吸力，防止屋面被掀翻。

耐候与耐温

-40℃低温弯折无裂纹，耐热老化（115℃×672h）性能保持率≥90% 。

适应外露使用无需保护层，寿命长达20-30年。

热风焊接

搭接缝采用热风焊接，接缝强度≥3.0-4.0N/mm，形成整体防水层 。

彻底解决搭接缝渗漏，这是涂料和自粘卷材无法比拟的优势。

节能环保

白色表面反射率高，降低夏季屋面温度，节能降温 。

降低厂房空调负荷，符合绿色建筑趋势。

二、 选型决策：厚度与构造在采购时，厚度和固定方式是决定工程寿命的关键。

1. 厚度选型（依据GB 55030-2022）

常规厂房（二级防水）：1.5mm（最常用规格）。

重要厂房/大跨度/沿海（一级防水）：≥1.8mm - 2.0mm 。

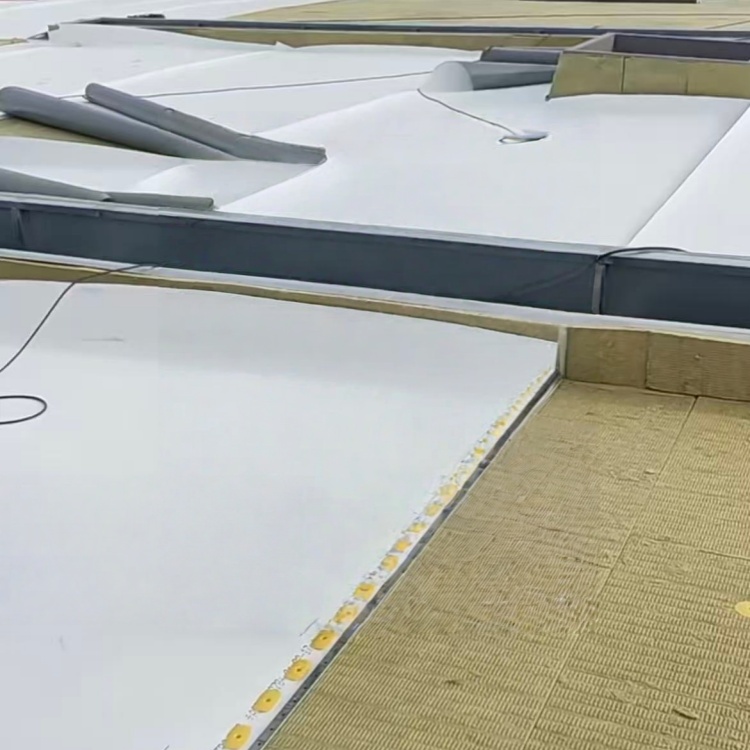

2. 构造系统（机械固定是关键）钢结构屋面严禁仅靠粘贴，必须采用机械固定系统：

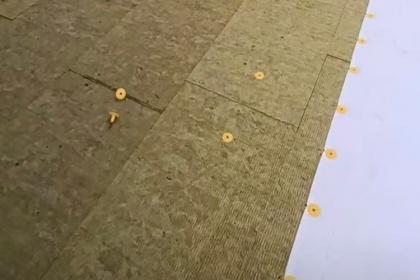

固定件：不锈钢自攻螺钉 + 大垫片（防冷桥）。

固定间距：根据风荷载计算，通常边区加密，中区按规范间距（如500mm）固定 。

保温层：下方需铺设憎水型玻璃棉/岩棉，并设置隔汽层（PE膜）防止室内水汽进入导致结露 。

三、 施工工艺红线（成败关键）

基层处理：压型钢板必须平整、无锈蚀、无尖锐凸起。螺钉头不得高出板面。

焊接工艺：

温度控制：热风焊枪温度控制在 250-300℃。

搭接宽度：长边搭接 ≥80mm，短边搭接 ≥150mm。

质量检验：焊后必须用勾刀检查焊缝，要求“卷材破坏，焊缝不脱” 。

节点处理：天沟、檐口、管根等部位必须做附加层（宽度≥300mm），采用金属压条和密封胶双重密封 。

四、 应用场景速查

强烈推荐：轻钢厂房、物流仓库、车间、会展中心等大跨度钢结构屋面。

不推荐：长期浸泡水环境（如地下底板）、直接接触土壤（需选预铺反粘类）
